TPole integra CODESYS su due suoi prodotti: mii470 e TPBox18

Recentemente, a fronte di specifiche richieste di clienti, abbiamo integrato CODESYS su due nostri prodotti, il mii470 e il TPBox18.

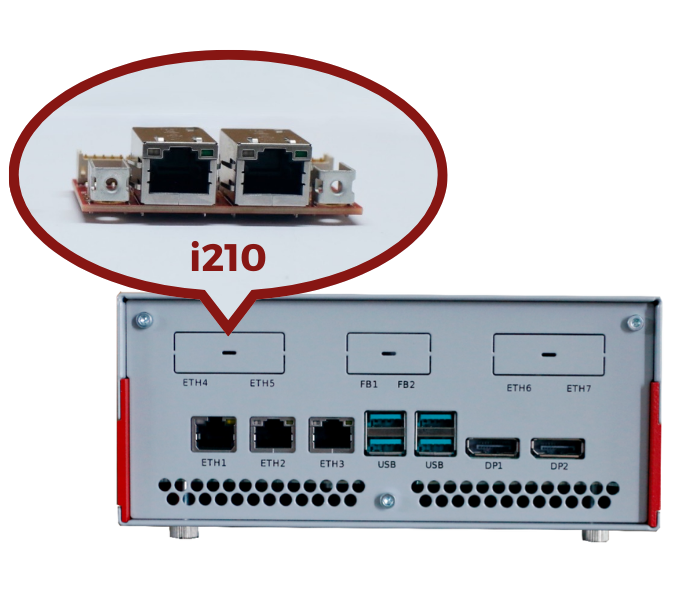

Per garantire totale compatibilità con Ethercat, bus di campo scelto dai clienti, abbiamo installato schede add-on con a bordo il chip ethernet Intel i210 su entrambi i modelli.

Il mii470 è stato scelto perché il cliente ha unito su questo PC sia la parte di motion, gestita dal core di cui CODESYS si appropria, sia la parte di HMI.

Da notare che, avendo necessità di determinismo, abbiamo anche provveduto ad installare l’estensione Real Time RTE per Windows di 3S (fornitore anche di CODESYS).

Il software HMI del cliente richiede parecchie risorse e questo ha reso necessario avere un certo numero di core fisici con buone prestazioni anche dal punto di vista grafico.

La scelta è ricaduta su un i7-10700E che, con i suoi 8 core fisici ed un clock di 2,90 GHz, con hyperthreading e turbo boost sulle applicazioni CODESYS disabilitate, soddisfa le esigenze di performance dell’applicazione.

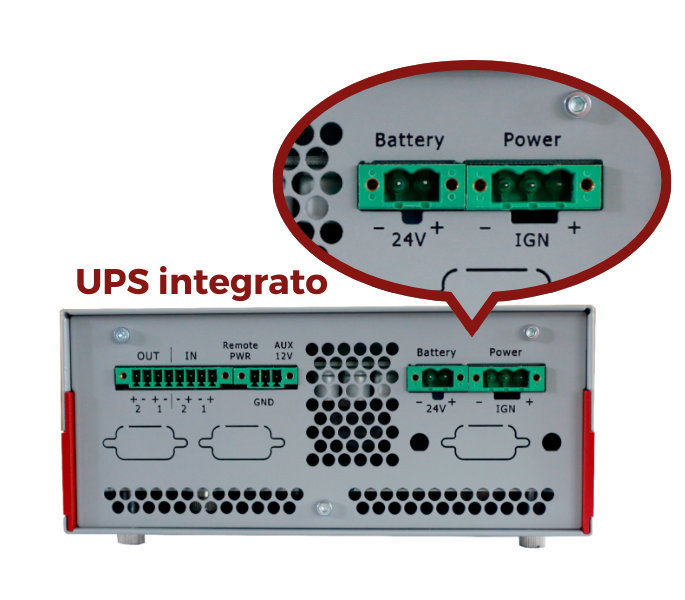

UPS integrato

Inoltre, avendo il cliente una linea di backup indipendente, ha potuto sfruttare a pieno la funzionalità dell’UPS integrato sul mii470 senza aggiungere batteria e carica batteria.

L’alimentatore con UPS integrato è stato progettato da TPole ed il firmware, presente sul microcontroller, è totalmente sviluppato e manutenuto dalla nostra azienda.

La seconda applicazione vede il nostro TPBox18 utilizzato “solo” come PLC dove il SW CODESYS gira su sistema operativo Linux.

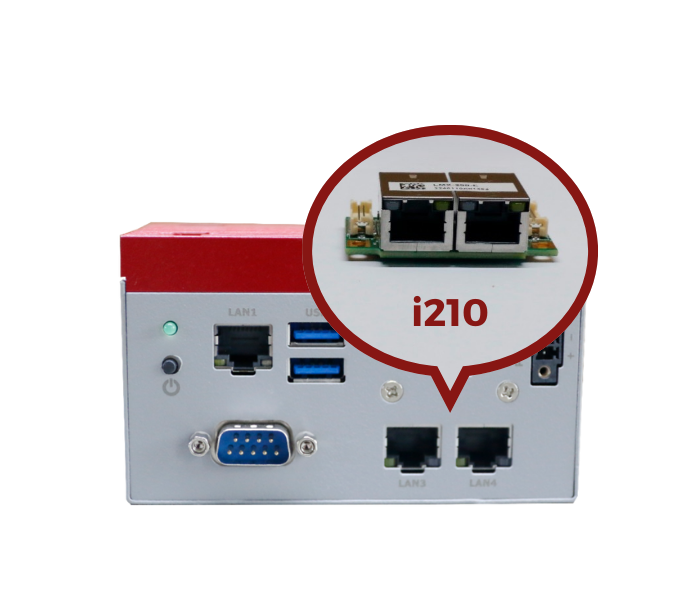

La già citata compatibilità grazie all’I210, una meccanica studiata per essere inserita in un quadro elettrico, occupandone lo spazio minore possibile ed un ottimo rapporto qualità/prezzo hanno fatto preferire il nostro prodotto ad altri.

UPS Supercap

In questo caso, per la gestione degli spegnimenti non in sicurezza, abbiamo suggerito al cliente un UPS Supercap da noi fornito. Questa tecnologia toglie all’utilizzatore il pensiero della manutenzione della batteria, poiché i super condensatori, proprio per loro natura, hanno una durata praticamente illimitata.
